Strukturierte Verkabelung, Twisted Pair, Patchfeld, Kategorie und Klasse, Cat 6A, S/FTP, AWG, EN 50173, Abnahmemessung, NEXT, Netzwerkdose

tl/dr; (ca. 27 min Lesezeit): Wie wird ein Gebäude so verkabelt, dass jedes Netz von heute und morgen darüber läuft? Der Artikel erklärt Primär-, Sekundär- und Tertiärbereich, den Weg vom Switch über Patchfeld und Verlegekabel bis zur Anschlussdose, Kategorien und Klassen, den Aufbau und die Aufdrucke von Twisted-Pair-Leitungen, das Auflegen und Beschriften sowie die Abnahmemessung mit Wire Map, Dämpfung und NEXT [AI-Assisted]. (Zuletzt geändert am 28.10.2026)

Schon fit in diesem Thema? Nutze die Kann-Liste und die Leitfragen unter dem Artikel als Checkliste, ob Du die relevanten Kompetenzen bereits hast. Hier klicken, um Kann-Liste ein- oder auszublenden

Dieser Artikel baut auf der Kann-Liste des Artikels Netzwerke: Grundlagen auf.

Als Verkabelungs-Grundlagen kann ich nach Durchlesen des Artikels…

• … Ziele einer strukturierten Verkabelung nennen und Vorteile eines kabelgebundenen Netzes gegenüber WLAN begründen.

• … Primär-, Sekundär- und Tertiärbereich mit Standort-, Gebäude- und Etagenverteiler sowie Anschlussdose zuordnen und die üblichen Längengrenzen angeben.

• … den Leitungsweg vom Endgerät über Patchkabel, Anschlussdose, Verlegekabel und Patchfeld bis zum Switch beschreiben und Patch- von Verlegekabeln unterscheiden.

• … anhand einer Rangierung im Netzwerkschrank entscheiden, welcher Port einer Doppeldose nutzbar ist, und Hilfsmittel zum Zuordnen eines unbeschrifteten Ports auswählen.

• … Kategorie und Klasse unterscheiden und für eine geforderte Datenrate eine passende Kategorie auswählen.

• … den Aufbau einer Twisted-Pair-Leitung erläutern, den Zweck der Verdrillung beschreiben und Bezeichnungen wie U/UTP, F/UTP oder S/FTP deuten.

• … ein Messprotokoll eines Kabeltesters (Wire Map, Länge, Dämpfung, NEXT) auswerten.

Darüber hinaus kann ich als Verkabelungs-Expertenwissen…

• … Aufdrucke wie 26AWGx4P, LSZH oder Dca-s2,d2,a1 erläutern und aus der AWG-Nummer Querschnitt und Leitungswiderstand berechnen.

• … eine Etagenverkabelung planen, die Leitungslänge mit Verschnitt berechnen und Auflegearten (LSA, Keystone-Module) vergleichen.

• … Installationsregeln (Trennungsabstand, Biegeradius, Brandschottung) begründen und aus einem Messprotokoll Klasse, Reserven und Fehlerursachen bestimmen.

Ein Netzwerk ist nur so gut wie die Kabel, auf denen es läuft. Switches, Access Points und Server werden nach wenigen Jahren ausgetauscht, die Kabel in Wänden, Decken und Kabelkanälen bleiben dagegen oft 15 bis 20 Jahre liegen. Damit diese Infrastruktur alle Geräte und Dienste von heute und morgen tragen kann, wird sie nicht „nach Bedarf“, sondern nach einem festen Schema geplant: der strukturierten Verkabelung.

Warum strukturiert verkabeln?

Früher wurden Netze dort verkabelt, wo gerade ein Rechner stand. Jede neue Anforderung (Telefon, Drucker, Kamera) bekam eigene Leitungen, und bald wusste niemand mehr, welches Kabel wohin führt. Die strukturierte Verkabelung verfolgt dagegen folgende Ziele:

• Anwendungsneutral (dienstneutral): Dieselbe Leitung trägt Datenverkehr, VoIP-Telefonie, Videoüberwachung oder Gebäudetechnik. Welche Anwendung an einer Dose hängt, entscheidet erst das Patchkabel im Verteiler.

• Hierarchisch und sternförmig: Jede Dose hat ihre eigene Leitung zum Verteiler. Fällt eine Leitung aus, ist nur ein Arbeitsplatz betroffen; Fehler lassen sich eingrenzen.

• Flexibel und erweiterbar: Umzüge und neue Arbeitsplätze erledigt man durch Umstecken, nicht durch neue Kabel.

• Reserven: Es werden mehr Dosen und höherwertige Leitungen verlegt, als heute nötig sind (Kapazitäts- und Bandbreitenreserve).

• Herstellerunabhängig und dokumentiert: Normen legen Komponenten, Längen und Messwerte fest; eine Beschriftung und eine Dokumentation machen jede Strecke nachvollziehbar.

Die maßgeblichen Normen sind die europäische Reihe DIN EN 50173 (Planung, Teil 1: allgemeine Anforderungen), die internationale ISO/IEC 11801-1 sowie DIN EN 50174 für die Installation und DIN EN 50346 für die Prüfung.

Kabel oder Funk?

WLAN ist in fast jedem Gebäude Pflicht, ersetzt die Verkabelung aber nicht – ein Access Point braucht selbst eine Leitung. Für feste Arbeitsplätze, Server, Drucker, Kameras oder Kassensysteme spricht vieles für das Kabel:

Vorteile von Kabel und WLAN im Vergleich

Kabelgebundenes Netz	WLAN
höhere und garantierte Datenraten, geringe Latenz	Anbindung mobiler Geräte (Smartphone, Tablet, Notebook)
weniger störanfällig (keine Funkstörungen, Wände, Nachbarnetze)	schnell eingerichtet, keine Leitungen und Dosen nötig
physischer Zugang lässt sich kontrollieren, schwerer abzuhören	leicht erweiterbar, flexible Arbeitsplätze
Stromversorgung über das Kabel möglich (PoE)	kein Stolperrisiko und keine Bauarbeiten
keine zusätzliche Funkbelastung der Umgebung	geringerer Platzbedarf am Arbeitsplatz

Die drei Bereiche: Primär, Sekundär, Tertiär

Die strukturierte Verkabelung gliedert ein Gelände in drei Ebenen. An den Übergängen sitzen Verteiler (Netzwerkschränke mit Patchfeldern und aktiven Komponenten):

Die Längen sind die in Planungen üblichen Richtwerte; im Primär- und Sekundärbereich hängt die tatsächliche Grenze vom Fasertyp und der Anwendung ab. Die Norm nennt die Verteiler international Campus Distributor (CD), Building Distributor (BD) und Floor Distributor (FD), die Anschlussdose Telecommunications Outlet (TO). Im Deutschen ist für die Dose auch UAE (Universal-Anschluss-Einheit) gebräuchlich.

Weitere Regeln:

• Ein Gebäude ohne eigenes Gelände hat keinen Primärbereich; Standort- und Gebäudeverteiler können im selben Schrank sitzen.

• Ein Etagenverteiler versorgt in der Regel eine Etage (bei kleinen Etagen auch zwei). Er wird so platziert, dass keine Dose weiter als 90 m Leitungslänge entfernt ist.

• Der Hausanschluss des Providers (Übergabepunkt, Glasfaser-Abschlusspunkt) liegt meist beim Gebäude- oder Standortverteiler.

• Zwischen Gebäuden wird Glasfaser verwendet, weil Kupferleitungen hier zu kurz sind und Potenzialunterschiede zwischen getrennt geerdeten Gebäuden zu Ausgleichsströmen und Überspannungsschäden führen können. Details zu Fasertypen und SFP-Modulen findest Du im Artikel Netzwerke: Grundlagen.

Vom Switch bis zum Endgerät: Patchfeld, Verlegekabel, Anschlussdose

Im Tertiärbereich läuft jede Verbindung über dieselben Bausteine:

• Das Verlegekabel (Installationskabel) führt fest verlegt vom Patchfeld im Etagenverteiler zur Anschlussdose. Es wird an beiden Enden aufgelegt (nicht gesteckt) und nie mehr bewegt.

• Ein Patchkabel verbindet im Schrank den Port des Patchfelds mit einem Switch-Port, ein weiteres Patchkabel am Arbeitsplatz die Dose mit dem Endgerät.

• Die fest installierte Strecke vom Patchfeld bis zur Dose heißt Permanent Link (max. 90 m), die gesamte Strecke vom Switch bis zum Endgerät Channel (max. 100 m, die Patchkabel dürfen zusammen höchstens 10 m lang sein).

Patch- und Verlegekabel unterscheiden sich im Aufbau:

Patchkabel und Verlegekabel

	Patchkabel	Verlegekabel
Adern	Litze aus vielen feinen Drähten, biegsam	massiver Draht (eindrähtig), steif
typischer Querschnitt	dünner, z. B. AWG 26 bis 28	dicker, z. B. AWG 23 oder 22
Anschluss	fertig konfektioniert mit RJ45-Steckern	wird in Patchfeld und Dose aufgelegt
Einsatz	kurze, bewegliche Verbindungen	lange, feste Strecken in Kanälen und Wänden
Dämpfung	höher je Meter, daher nur kurze Längen	geringer

Die Trennung hat einen praktischen Grund: Umstecken, Biegen und Ziehen findet nur an den billigen, austauschbaren Patchkabeln statt. Die teure Installation in der Wand bleibt unberührt.

Ein Crossover-Kabel, bei dem Sende- und Empfangsadern gekreuzt sind, gehört nicht in eine strukturierte Verkabelung. Es wurde früher gebraucht, um zwei gleichartige Geräte (z. B. zwei PCs) direkt ohne Switch zu verbinden. Heutige Netzwerkkarten erkennen die Belegung mit Auto-MDI-X automatisch, und Gigabit-Ethernet nutzt ohnehin alle vier Aderpaare in beide Richtungen.

Kategorie und Klasse

Wie schnell eine Strecke Daten übertragen kann, hängt vor allem von der höchsten Frequenz ab, für die alle Bauteile ausgelegt sind. Dafür gibt es zwei Begriffe:

• Die Kategorie (Category, Cat) beschreibt einzelne Komponenten: Kabel, Dosen, Module, Patchfelder, Patchkabel.

• Die Klasse beschreibt die gesamte installierte Übertragungsstrecke (Permanent Link oder Channel).

Eine Strecke erreicht nur die Klasse ihrer schwächsten Komponente: Ein Cat-7-Verlegekabel an Cat-6-Dosen ergibt höchstens Klasse E. Deshalb müssen bei der Auswahl alle Bauteile mindestens die geforderte Kategorie haben.

Kategorien, Klassen und Frequenzen nach DIN EN 50173-1 und ISO/IEC 11801-1

Kategorie (Komponente)	Klasse (Strecke)	Frequenz bis	typische Anwendung
Cat 5 (veraltet)	–	100 MHz	100 Mbit/s (Fast Ethernet)
Cat 5e	D	100 MHz	1 Gbit/s, auch 2,5 Gbit/s
Cat 6	E	250 MHz	1 Gbit/s, 5 Gbit/s; 10 Gbit/s nur auf kurzen Strecken
Cat 6A	EA	500 MHz	10 Gbit/s auf 100 m (10GBASE-T)
Cat 7	F	600 MHz	10 Gbit/s; volle Klasse F nur mit Spezialsteckern (GG45, TERA)
Cat 7A	FA	1.000 MHz	10 Gbit/s, Kabelfernsehen über dieselbe Leitung
Cat 8.1 / 8.2	I / II	2.000 MHz	25 und 40 Gbit/s, nur bis 30 m (Rechenzentrum)

Zwei Stolperfallen:

• Cat 7 mit RJ45: Der RJ45-Stecker ist nur bis Cat 6A spezifiziert. Ein Cat-7- oder Cat-7A-Verlegekabel wird in der Praxis meist mit Cat-6A-Modulen kombiniert; die Strecke erreicht dann Klasse EA. Das ist üblich und sinnvoll, weil das hochwertige Kabel eine Reserve bietet und gut geschirmt ist. Für 10 Gbit/s über Kupfer ist also Cat 6A (Klasse EA, 500 MHz) die richtige Antwort, nicht Cat 7.

• Frequenz ist nicht Datenrate: 500 MHz bedeuten nicht 500 Mbit/s. Durch mehrstufige Codierung und die Nutzung aller vier Aderpaare überträgt 10GBASE-T 10 Gbit/s mit Signalanteilen bis etwa 400 MHz.

Aufbau einer Twisted-Pair-Leitung

Eine Twisted-Pair-Leitung (verdrillte Zweidrahtleitung) besteht aus vier Aderpaaren. Von innen nach außen:

Aufbau einer geschirmten Twisted-Pair-Leitung

Bestandteil	Aufgabe
Kupferader (Leiter)	überträgt das elektrische Signal
Aderisolierung	trennt die Adern elektrisch voneinander, verhindert Kurzschlüsse
Paarschirm (Folie um jedes Paar, falls vorhanden)	verhindert Übersprechen zwischen den Paaren innerhalb des Kabels
Gesamtschirm (Folie und/oder Geflecht um alle Paare)	schützt vor elektromagnetischen Störungen von außen und verhindert Abstrahlung nach außen
Außenmantel	schützt vor mechanischen, chemischen und thermischen Einflüssen (Druck, Abrieb, Feuchtigkeit)

Ein Folienschirm (aluminiumkaschierte Folie) wirkt besonders gut gegen hochfrequente Störungen, ein Geflechtschirm aus (verzinntem) Kupferdraht gegen niederfrequente Störungen; außerdem ist das Geflecht mechanisch robuster und lässt sich gut mit dem Schirm von Dose und Patchfeld verbinden.

Warum werden die Adern verdrillt?

Jedes Paar überträgt das Signal symmetrisch (differenziell): Auf der einen Ader liegt das Signal, auf der anderen das gespiegelte Signal; der Empfänger wertet nur die Differenz aus. Durch die Verdrillung liegen beide Adern im Mittel gleich weit von einer Störquelle entfernt. Eine Störung wirkt deshalb auf beide Adern gleich stark und fällt bei der Differenzbildung heraus. Gleichzeitig heben sich die Magnetfelder der beiden Adern weitgehend auf, sodass das Paar selbst kaum abstrahlt. Damit verringert die Verdrillung das Übersprechen (crosstalk) zwischen den Paaren und die Einkopplung äußerer Störungen. Die vier Paare haben unterschiedliche Schlaglängen (Länge einer Verdrillung), damit sie nicht „im Gleichtakt“ aufeinander einwirken.

Die Verdrillung hat also nichts mit der besseren Unterscheidbarkeit der Adern oder dem Produktionsprozess zu tun. Sie muss bis kurz vor die Klemmstelle erhalten bleiben – aufgedrehte Paare an Dose oder Patchfeld sind eine häufige Ursache für schlechte NEXT-Werte.

Schirmungsbezeichnungen lesen

ISO/IEC 11801 bezeichnet Kabel nach dem Muster Gesamtschirm/Paarschirm TP:

Bezeichnungen der Schirmung nach ISO/IEC 11801

Bezeichnung	Gesamtschirm	Paarschirm	Hinweis
U/UTP	keiner (unshielded)	keiner	günstig, dünn; häufig bei Patchkabeln und in den USA
F/UTP	Folie (foiled)	keiner
U/FTP	keiner	Folie je Paar
SF/UTP	Geflecht und Folie	keiner
S/FTP	Geflecht (screened)	Folie je Paar	Standard bei Cat-7-Verlegekabeln in Deutschland; früher auch „PiMF“ (Paare in Metallfolie)

Ältere Bezeichnungen wie STP oder FTP sind nicht eindeutig: STP meinte meist „Paare geschirmt“, FTP mal einen Gesamtfolienschirm, mal Folie je Paar. Wenn Dir solche Angaben begegnen, frag nach oder lies das Datenblatt.

Für ein Gigabit-Netz in einer Umgebung mit vielen Stromleitungen oder Maschinen ist eine geschirmte Ausführung (z. B. S/FTP) vorzuziehen, weil sie weniger störanfällig ist. U/UTP funktioniert in Büros ebenfalls zuverlässig, verlangt aber mehr Abstand zu Störquellen. Wichtig ist bei geschirmten Systemen, dass der Schirm durchgängig von Dose bis Patchfeld verbunden und im Verteiler geerdet ist.

Koaxial- oder Twisted-Pair-Leitung?

Eine Koaxialleitung hat einen Innenleiter und einen ihn ringförmig umschließenden Außenleiter (Schirm); das Signal ist unsymmetrisch. Gegenüber einer symmetrischen Twisted-Pair-Verbindung bietet sie ein großes Frequenzspektrum (Antennen, Kabelfernsehen, Messtechnik) und sehr gute Schirmung, ist aber dicker, weniger biegsam und schwieriger zu konfektionieren. In LANs wird sie heute nicht mehr verwendet.

Kabelaufdrucke lesen: AWG, Paare, Brandverhalten

Auf dem Mantel einer Leitung steht in regelmäßigen Abständen ein Aufdruck, zum Beispiel:

S/FTP CAT.7A 1000MHZ 4x2xAWG23/1 LSZH Dca-s2,d2,a1 EN 50173 0153 m

Bedeutung eines Kabelaufdrucks

Angabe	Bedeutung
S/FTP	Gesamtschirm Geflecht, Folie um jedes Paar
CAT.7A 1000MHZ	Kategorie 7A, ausgelegt bis 1.000 MHz
4x2x	vier Paare zu je zwei Adern (auch 4P oder X4P)
AWG23/1	Aderdurchmesser nach American Wire Gauge 23; /1 = eindrähtig (massiv), /7 wäre eine siebendrähtige Litze
LSZH	Low Smoke Zero Halogen: halogenfrei und raucharm (auch LSOH, „halogenfrei“, HALOGEN FREE)
Dca-s2,d2,a1	Brandschutzklasse nach der EU-Bauproduktenverordnung (CPR, Prüfung nach EN 50575)
0153 m	Metermarkierung, hilft beim Abschätzen der Restlänge auf der Rolle

AWG: je größer die Zahl, desto dünner die Ader

Die American Wire Gauge ist eine Kodierung für den Drahtdurchmesser. Die Zahl stammt aus der Zahl der Ziehvorgänge: Je öfter ein Draht gezogen wird, desto dünner wird er. Daher gilt: größere AWG-Zahl = dünnere Ader.

Der Durchmesser lässt sich berechnen: d = 0{,}127\,\mathrm{mm} \cdot 92^{(36 - n)/39}. Für AWG 23 ergibt sich d \approx 0{,}573\,\mathrm{mm} und A = \frac{\pi \cdot d^2}{4} \approx 0{,}258\,\mathrm{mm^2}.

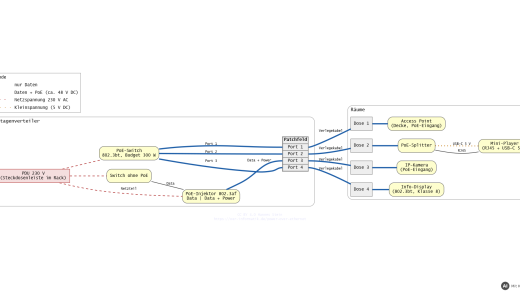

Der Querschnitt bestimmt den Leitungswiderstand R = \frac{\rho \cdot l}{A} (Kupfer: \rho = 0{,}0178\,\Omega\,\mathrm{mm^2/m}). Eine 90 m lange AWG-23-Ader hat etwa R = \frac{0{,}0178\,\Omega\,\mathrm{mm^2/m} \cdot 90\,\mathrm{m}}{0{,}258\,\mathrm{mm^2}} \approx 6{,}2\,\Omega, Hin- und Rückleiter zusammen (Schleife) also etwa 12{,}4\,\Omega. Wichtig wird das bei Power over Ethernet: Ist der Querschnitt zu klein, erwärmt sich die Leitung (besonders im Bündel) stärker, der Spannungsfall wird größer und am Endgerät kommt weniger Leistung an.

Halogenfrei und Brandschutzklasse

Klassische PVC-Mäntel enthalten Chlor, ein Halogen. Brennt eine solche Leitung, entstehen dichter Rauch und Salzsäuregase, die Menschen gefährden und Elektronik durch Korrosion zerstören. Halogenfreie Leitungen (LSZH) entwickeln im Brandfall weniger, nicht giftigen und nicht ätzenden Rauch, sind schwer entflammbar und leiten das Feuer weniger weiter. In Fluchtwegen, öffentlichen Gebäuden, Schulen und Rechenzentren sind sie daher üblich bzw. gefordert.

Seit 2017 tragen Kabel für die feste Verlegung in Gebäuden eine Euroklasse nach der Bauproduktenverordnung: von Aca (nicht brennbar) über B1ca, B2ca, Cca, Dca bis Eca (Mindestanforderung). Zusatzkriterien beschreiben die Rauchentwicklung (s1 bis s3), brennendes Abtropfen (d0 bis d2) und die Säurebildung (a1 bis a3; jeweils ist die kleinere Zahl die bessere). Für Datenkabel in Gebäuden ist Dca-s2,d2,a2 eine häufig empfohlene Klasse, in Flucht- und Rettungswegen werden je nach Bundesland und Gebäude höhere Klassen verlangt.

Stecker, Belegung und Auflegen

RJ45 und die Farbcodes T568A/T568B

Twisted-Pair-Verbindungen enden in einem achtpoligen Modularstecker (8P8C, umgangssprachlich RJ45). Welche Ader auf welchem Kontakt liegt, legt die Norm TIA-568 in zwei Varianten fest:

Die Farbcodes sorgen dafür, dass die beiden Adern eines Paares auf den zusammengehörenden Kontakten liegen (1/2, 3/6, 4/5, 7/8) und dass beide Enden einer Strecke gleich aufgelegt werden. Vertauschte Paare („Split Pair“) fallen beim einfachen Durchgangstest nicht auf, zerstören aber die Wirkung der Verdrillung. Innerhalb einer Installation wird eine Variante durchgehend verwendet. Beide Varianten sind untereinander kompatibel, solange jede Strecke an beiden Enden gleich belegt ist; fertige Patchkabel sind häufig nach T568B konfektioniert.

Auflegearten

Verlegekabel werden an Patchfeld und Dose nicht gelötet oder geschraubt, sondern in Schneidklemmen (IDC, Insulation Displacement Contact) eingepresst: Die Klemme schneidet die Isolierung durch und stellt einen gasdichten Kontakt her.

Wenn Du einen feldkonfektionierbaren Stecker oder ein Modul kaufst, prüfe immer, für welche Aderart (massiv/Litze), welchen AWG-Bereich und welchen Außendurchmesser es zugelassen ist. Ein Telefonkabel (z. B. J-Y(ST)Y 2x2x0,6) eignet sich nicht für Ethernet: Es hat zu wenige Paare und ist nicht für hohe Frequenzen ausgelegt. Ein Erdkabel oder Außenkabel ist für den Außenbereich gedacht, ein Patchkabel von der Rolle nicht für die feste Verlegung.

Planen und Installieren

Leitungslänge einer Etage berechnen

Für das Angebot musst Du die Kabelmenge ermitteln. Ein Beispiel: Der Etagenverteiler steht in der Steigzone eines L-förmigen Gebäudeflügels. Die Leitungen laufen auf einer Gitterrinne unter der Decke und werden an der Wand zur Dose abgesenkt. Vier Räume erhalten je eine Doppeldose (zwei Leitungen); ihre Trassenwege vom Verteiler bis zur Absenkung betragen 9 m, 17 m, 26 m und 34 m. Dazu kommt ein Access Point, der direkt an der Trasse in 21 m Entfernung hängt. Je Leitung rechnest Du 3 m für die Führung im Schrank, je Dosenleitung 2,5 m für die Absenkung und beim Access Point 1 m für den Anschluss. Für Verschnitt kommen 5 % auf die Summe.

Die Skizze zeigt die Trasse gestreckt; an den Längen ändert die L-Form nichts.

Geg.: Trassenwege 9\,\mathrm{m}, 17\,\mathrm{m}, 26\,\mathrm{m}, 34\,\mathrm{m} (je 2 Leitungen), Access Point 21\,\mathrm{m}, Zuschläge 3\,\mathrm{m} (Schrank), 2{,}5\,\mathrm{m} (Absenkung), 1\,\mathrm{m} (AP), Verschnitt 5 %

Ges.: Gesamtlänge l_{\mathrm{ges}}

l_{\mathrm{Dosen}} = 2 \cdot (9 + 17 + 26 + 34)\,\mathrm{m} + 8 \cdot (3 + 2{,}5)\,\mathrm{m} = 172\,\mathrm{m} + 44\,\mathrm{m} = 216\,\mathrm{m}

l_{\mathrm{netto}} = l_{\mathrm{Dosen}} + (21 + 3 + 1)\,\mathrm{m} = 216\,\mathrm{m} + 25\,\mathrm{m} = 241\,\mathrm{m}

l_{\mathrm{ges}} = l_{\mathrm{netto}} \cdot 1{,}05 = 241\,\mathrm{m} \cdot 1{,}05 = \underline{\underline{253{,}05\,\mathrm{m}}}

Gekauft werden Kartons (häufig 305 m, also 1.000 ft) oder Kabeltrommeln (z. B. 500 m). Achte bei jeder einzelnen Strecke darauf, dass 90 m nicht überschritten werden – zur Länge gehören auch Wege im Schrank und der Weg vom Kanal zur Dose.

Installationsregeln

• Trennung von Stromleitungen: Datenleitungen und Starkstromleitungen müssen nach DIN EN 50174-2 einen Mindestabstand haben, der von der Störfestigkeit des Datenkabels (Trennungsklasse), der Zahl der Stromkreise und einer eventuellen Trennwand (Steg im Kabelkanal, Metallkanal) abhängt. Geschirmte Leitungen und ein Trennsteg verringern den nötigen Abstand.

• Biegeradius: Twisted-Pair-Leitungen dürfen nicht geknickt werden, sonst verschieben sich Paare und Schirm. Als Faustregel gilt beim Einziehen der achtfache, im verlegten Zustand der vierfache Außendurchmesser; verbindlich sind die Herstellerangaben.

• Zugkraft und Quetschen: Leitungen nicht ruckartig ziehen, nicht mit Kabelbindern abschnüren, nicht über scharfe Kanten führen.

• Wanddurchbrüche: Vor dem Bohren mit einem Leitungssuchgerät prüfen, ob Strom-, Wasser- oder Gasleitungen in der Wand liegen; persönliche Schutzausrüstung tragen (Schutzbrille, Gehörschutz, Sicherheitsschuhe). Wird eine Brandschutzwand oder -decke durchbrochen, muss die Öffnung danach mit einer zugelassenen Brandschottung wieder verschlossen werden, damit Feuer und Rauch sich nicht über den Kabelweg ausbreiten.

• Lose Kabel: Provisorische Leitungen über Laufwege werden mit Kabelbrücken abgedeckt – lose Kabel sind Stolperfallen und können versehentlich herausgezogen werden.

• Schirm und Erdung: Bei geschirmten Systemen werden Patchfelder und Schränke in den Potenzialausgleich einbezogen.

Beschriften und dokumentieren

Eine Verkabelung ohne Beschriftung ist nach dem ersten Umbau wertlos. Jede Dose, jeder Patchfeldport und jedes Patchfeld bekommt eine eindeutige Bezeichnung, die auf beiden Enden gleich ist (Grundlage: ISO/IEC 14763-2 bzw. DIN EN 50174-1). Ein mögliches Schema:

<Gebäude><Etage>-<Verteiler>-<Patchfeld>.<Port>     Beispiel: B1-EV1-PF2.14

Die Dose im Raum trägt dann dieselbe Bezeichnung B1-EV1-PF2.14, bei einer Doppeldose für jeden Port eine eigene. Zusätzlich wird eine Rangierliste geführt: Welcher Patchfeldport ist auf welchen Switch-Port gepatcht, in welchem VLAN, welches Gerät hängt daran?

Welcher Port der Doppeldose ist aktiv?

Nicht jede Dose ist automatisch nutzbar: Nur wenn der zugehörige Patchfeldport im Schrank per Patchkabel mit einem Switch verbunden („gepatcht“) ist, bekommt das Endgerät eine Verbindung. Wenn Du einen Arbeitsplatz anschließen sollst, prüfe deshalb zuerst die Rangierung im Schrank bzw. die Rangierliste und wähle einen gepatchten Port – oder patche den gewünschten Port im Schrank selbst.

Fehlt die Beschriftung einer Doppeldose, hilft die Rangierliste allein nicht weiter. Welches Hilfsmittel Du dann nimmst, hängt davon ab, was Dir zur Verfügung steht:

Welches Hilfsmittel Du auch nutzt: Das Ergebnis wird sofort an der Dose beschriftet und in der Rangierliste nachgetragen – sonst beginnt die Suche beim nächsten Umzug von vorn.

Prüfen und messen: das Abnahmeprotokoll

Nach der Installation wird jede Strecke mit einem Zertifizierungsmessgerät gemessen (DIN EN 50346, Grenzwerte aus DIN EN 50173-1 bzw. ISO/IEC 11801-1). Gemessen wird meist der Permanent Link, weil die Patchkabel später wechseln; bei Bedarf auch der Channel. Das Messgerät vergleicht alle Werte mit den Grenzwerten der gewählten Klasse und gibt für jede Strecke PASS oder FAIL aus. Die Protokolle gehören zur Abnahme und zur Dokumentation.

Messungen der Abnahmemessung

Messung	Was wird geprüft?
Wire Map (Verdrahtung)	Liegt jede Ader 1:1 auf dem richtigen Kontakt? Erkennt Unterbrechung, Kurzschluss, vertauschte Adern und fehlenden Schirm; vertauschte Paare (Split Pair) zeigt das Messgerät mithilfe der Übersprechmessung an.
Länge	elektrische Länge aus der Signallaufzeit (über 90 m bzw. 100 m → FAIL)
Laufzeit und Laufzeitunterschied (Propagation Delay, Delay Skew)	Wie lange braucht das Signal, und wie unterschiedlich lang sind die vier Paare?
Gleichstrom-Schleifenwiderstand	Widerstand von Hin- und Rückleiter; zu hohe Werte deuten auf schlechte Kontakte oder zu dünne Adern hin (wichtig bei PoE)
Einfügedämpfung (Insertion Loss, Attenuation)	Wie viel Signalenergie geht auf dem Weg verloren? Steigt mit Länge und Frequenz; der Messwert muss unter dem Grenzwert liegen.
NEXT (Near End Crosstalk, Nahnebensprechen)	Wie stark koppelt ein Sendepaar am selben Ende in ein anderes Paar über? Angegeben als Dämpfung: der Messwert muss über dem Grenzwert liegen.
PS NEXT	NEXT, wenn alle drei anderen Paare gleichzeitig senden (Power Sum)
ACR-F (früher ELFEXT)	Übersprechen am fernen Ende im Verhältnis zur Dämpfung
Rückflussdämpfung (Return Loss)	Wie viel Signal wird an Stoßstellen (Stecker, Knick, falsche Impedanz) reflektiert?

Wichtig zum Lesen eines Protokolls:

• Dämpfung ist „Verlust“: Kleine Werte sind gut. NEXT und Rückflussdämpfung sind „Entkopplung“: Große Werte sind gut.

• Die Reserve (Margin) ist der Abstand zum Grenzwert. Bei der Dämpfung gilt Reserve = Grenzwert − Messwert, bei NEXT Reserve = Messwert − Grenzwert. Eine negative Reserve bedeutet FAIL.

• Aus der höchsten Messfrequenz im Protokoll lässt sich die Klasse ablesen: Messung bis 100 MHz → Klasse D, 250 MHz → E, 500 MHz → EA, 600 MHz → F.

• Längen werden bei manchen Geräten in Fuß (ft) angegeben: 1\,\mathrm{ft} = 0{,}3048\,\mathrm{m}.

Typische Fehlerbilder in der Wire Map:

Fehlerbilder in der Wire Map

Anzeige	Fehler	Ursache
alle Adern 1–8 und Schirm einzeln, 1:1	in Ordnung
zwei Adern gleichzeitig angezeigt	Kurzschluss zwischen zwei Adern (Aderschluss)	Isolation beschädigt, Klemme falsch
eine Ader fehlt	Unterbrechung	Ader nicht aufgelegt oder gebrochen
Ader endet auf anderem Kontakt	vertauschte Adern	Farbcode nicht beachtet
1:1, aber Paare gemischt	Split Pair	Adern zweier Paare vertauscht (nur über NEXT erkennbar)

Ein schlechter NEXT-Wert am nahen Ende deutet meist auf zu weit aufgedrehte Paare oder einen minderwertigen Stecker an Patchfeld oder Dose hin; die Abhilfe ist neues, sorgfältiges Auflegen. Eine zu hohe Dämpfung entsteht durch zu lange Strecken, zu dünne Adern oder Patchkabel, die als Verlegekabel missbraucht wurden.

Leitfragen

1. Welche Ziele verfolgt eine strukturierte Verkabelung? Antwort

Die Verkabelung soll anwendungsneutral (Daten, Telefonie, Kameras über dieselbe Leitung), hierarchisch-sternförmig und damit ausfallsicher, flexibel erweiterbar, mit Reserven ausgestattet, herstellerunabhängig und dokumentiert sein; siehe Abschnitt „Warum strukturiert verkabeln?“

2. Welche Bereiche unterscheidet DIN EN 50173, und welche Verteiler verbinden sie? Antwort

Der Primärbereich verbindet Standort- und Gebäudeverteiler (Gelände, meist LWL, bis 1.500 m), der Sekundärbereich Gebäude- und Etagenverteiler (bis 500 m), der Tertiärbereich Etagenverteiler und Anschlussdosen (90 m fest, 100 m Channel); siehe Abschnitt „Die drei Bereiche: Primär, Sekundär, Tertiär“

3. Welche Leitungen liegen zwischen einem PC und dem Switch, und worin unterscheiden sich Patch- und Verlegekabel? Antwort

PC – Patchkabel – Dose – Verlegekabel – Patchfeld – Patchkabel – Switch. Patchkabel haben biegsame Litzenadern und fertige Stecker, Verlegekabel massive Adern, werden fest verlegt und in Dose und Patchfeld aufgelegt; siehe Abschnitt „Vom Switch bis zum Endgerät: Patchfeld, Verlegekabel, Anschlussdose“

4. Was ist der Unterschied zwischen Kategorie und Klasse, und welche Kategorie brauchst Du für 10 Gbit/s auf 100 m? Antwort

Die Kategorie gilt für einzelne Komponenten, die Klasse für die gesamte Strecke; die schwächste Komponente bestimmt die Klasse. Für 10GBASE-T auf 100 m sind Cat-6A-Komponenten (Klasse EA, 500 MHz) nötig; siehe Abschnitt „Kategorie und Klasse“

5. Warum werden die Adern einer Twisted-Pair-Leitung verdrillt, und was bedeutet S/FTP? Antwort

Durch die Verdrillung wirken Störungen auf beide Adern eines Paares gleich und fallen bei der Differenzbildung heraus; Übersprechen und Abstrahlung sinken. S/FTP heißt: Gesamtschirm aus Geflecht, zusätzlich Folie um jedes Paar; siehe Abschnitt „Aufbau einer Twisted-Pair-Leitung“

6. Was bedeuten AWG 23 und „halogenfrei“ auf einem Kabelaufdruck? Antwort

AWG 23 ist ein Aderdurchmesser von etwa 0,57 mm (je größer die Zahl, desto dünner). Halogenfreie Leitungen entwickeln im Brandfall weniger giftigen und ätzenden Rauch und sind schwer entflammbar; siehe Abschnitt „Kabelaufdrucke lesen: AWG, Paare, Brandverhalten“

7. Mit welchen Hilfsmitteln ordnest Du einen unbeschrifteten Dosenport einem Switch-Port bzw. Netz zu, und welches funktioniert auch ohne Patchung? Antwort

Ein Netzwerktester mit LLDP/CDP zeigt Switch, Port und VLAN; ein Endgerät mit DHCP zeigt über die erhaltene Adresse das Netz; die MAC-Adresstabelle des Switches zeigt den Port, an dem das Gerät gelernt wurde. Nur Tongenerator und Suchsonde funktionieren ohne Patchung und ohne Netz. Danach Dose beschriften und Rangierliste nachtragen; siehe Abschnitt „Beschriften und dokumentieren“

8. Welche Messungen gehören in ein Abnahmeprotokoll, und wie liest Du Dämpfung und NEXT? Antwort

Wire Map, Länge, Laufzeit und Delay Skew, Schleifenwiderstand, Einfügedämpfung, NEXT, PS NEXT, ACR-F und Rückflussdämpfung. Die Dämpfung muss unter, NEXT über dem Grenzwert liegen; die Reserve ist der Abstand zum Grenzwert; siehe Abschnitt „Prüfen und messen: das Abnahmeprotokoll“

Links und weitere Informationen

• zum Weiterlesen: Netzwerke: Grundlagen (Ethernet-Bezeichnungen, Lichtwellenleiter, PoE) und WLAN planen und absichern

• zum Üben: Übungsaufgaben zur strukturierten Verkabelung

• als Nachschlagewerk: Wikipedia: ISO/IEC 11801 (Klassen, Kategorien, Schirmbezeichnungen) und Wikipedia: Strukturierte Verkabelung

• für die Praxis: ISB Bayern: Anforderungen an die strukturierte Verkabelung (PDF)

---

Hinweis zur Nachnutzung als Open Educational Resource (OER)

Dieser Artikel und seine Texte, Bilder, Grafiken, Code und sonstiger Inhalt sind - sofern nicht anders angegeben - lizenziert unter CC BY 4.0. Nennung gemäß TULLU-Regel bitte wie folgt: “Strukturierte Verkabelung und Kupferleitungen” von oer-informatik.de (H. Stein), Lizenz: CC BY 4.0. Der Artikel wurde unter https://oer-informatik.de/strukturierte-verkabelung veröffentlicht, die Quelltexte sind in weiterverarbeitbarer Form verfügbar im Repository unter https://gitlab.com/oer-informatik/netzwerk/infrastruktur. Erstellt mit KI-Assistenz; von mir umfassend redaktionell überarbeitet, geprüft und freigegeben. Stand: 28.10.2026.

[Kommentare zum Artikel lesen, schreiben] / [Artikel teilen] / [gitlab-Issue zum Artikel schreiben]
