UML Aktivitätsdiagramm
https://oer-informatik.de/uml-aktivitaetsdiagramm
tl/dr; (ca. 6 min Lesezeit): UML-Aktivitätsdiagramme sind die Flussdiagramme der UML zur Planung und Dokumentation von Algorithmen und Abläufen. In diesem Artikel geht es um die Grundlagen dieses Diagramms (Abläufe, Parallelisierung, Swimlanes). In einem zweiten Teil wird es um Feinheiten wie den Objektfluss und Umgang mit Exceptions gehen…
Diagramm zur Verhaltensmodellierung
Ein UML-Aktivitätsdiagramm (Activitydiagram) beschreibt, wie das Verhalten eines (Software)-System realisiert ist. Es erweitert die Ausdrucksmöglichkeiten gegenüber einfacheren Flussdiagrammen wie dem Programmablaufplan z.B. durch die Möglichkeit Parallelisierung, Ausnahmen oder Datenflüsse abzubilden. Im Aktivitätsdiagramm können Daten- und Kontrollflüsse modelliert werden, z.B. von
Algorithmen,
Geschäftsprozessen oder
Workflows.
Im Fokus steht die Modellierung der Abfolge (sequenziell oder parallel), Bedingungen, Verzweigungen, Wiederholungen sowie Anfang und Ende von Aktivitäten. Alle Schritte können zudem in Verantwortungsbereichen konkreten Akteur*innen oder Systemen zugewiesen werden.
Das Tokenmodell im Flussdiagramm: mit Knoten und Kanten
Aktivitätsdiagramme bestehen aus Knoten und Kanten. Sie nutzen das Tokenmodell: ein Token ist eine gedachte Markierung. Diese kennzeichnet die momentan ausgeführten Aktionen - vergleichbar mit dem springenden Punkt beim Karaokesingen, der die aktuelle Silbe markiert. Ein Token wird im Startpunkt (initial node) erzeugt und durchläuft das Diagramm entlang der gerichteten Kanten (Pfeile, edges). Im Endpunkt (activity final node) wird der Token konsumiert und die Aktivität so beendet.
Ein minimales Aktivitätsdiagramm, das eine unverzweigte Aktivität darstellt, sieht wie folgt aus:
Kontrollstrukturen: Verzweigung und Vereinigung
Neben dem rein sequenziellen unverzweigten Ablauf können auch bedingte Anweisungen modelliert werden. Verzweigungen werden als Entscheidungsknoten (decision node) mit dem Raute-Symbol notiert. Die Bedingungen selbst werden als guard bezeichnet und in eckigen Klammern an der jeweiligen Kante notiert. (Die Notation wird häufig mit dem Programm-Ablaufplan verwechselt, bei dem die Bedingung in die Raute und die Alternativen ohne eckige Klammern geschrieben wird.)
Die Bedingungen müssen als bool’scher Ausdruck formuliert sein - also mit true oder false auswertbar sein. Sie sollten disjunkt sein (sich gegenseitig ausschließen), um ein vorhersagbares Verhalten zu modellieren. Bei einfachen Verzweigungen erreicht man das, in dem zu jeder Bedingung ein [else]-Zweig modelliert wird.
Im Gegensatz zum Programmablaufplan werden die verschiedenen Kanten einer Verzweigung auch wieder an einer Raute (merge node) zusammengeführt. Weder ein decision node noch ein merge node ändern die Anzahl der vorhandenen Token.
Nicht alle Bedingungen lassen sich unmittelbar als bool’scher Ausdruck (true/false) formulieren. Sofern nähere Erläuterungen nötig sind, sieht die UML vor, dass diese über eine Notiz mit dem Stereotyp <<decision input>> erfolgt, die mit der decision node über eine gestrichelte Linie verbunden wird.
Mehrfache Verzweigungen können durch mehr Kanten realisiert werden, die den decision node verlassen. Wichtig ist auch hier, dass die guards disjunkt sind.
Wiederholungsstrukturen: kopf- und fussgesteuerte Schleifen
Eine nachgelagerte Bedingung, die eine Wiederholung bestimmter Aktionen erzwingt, wird über die Rückführung der ausgehenden Kante mit guard einer decision node modelliert. Bei diesen fußgesteuerten Schleifen werden die Aktionen innerhalb der Schleife in jedem Fall einmal ausgeführt:
Im Fall einer kopfgesteuerten Schleife wird die Bedingung zunächst geprüft, die zu wiederholenden Aktionen also ggf. nie ausgeführt:
Concurrency: Parallelisierung von Aktionen (Splitting und Synchronisation)
Im Gegensatz zu einem decision node oder merge node müssen bei Gabelungen (fork node) oder Synchronisierung (join node) an allen eingehenden Kanten ein Token anliegen, damit sie wiederum Token weiterreichen. Entsprechend werden an allen ausgehenden Kanten dann Token weitergereicht. Auf diese Art werden parallele Prozesse und Synchronisierungen modelliert.

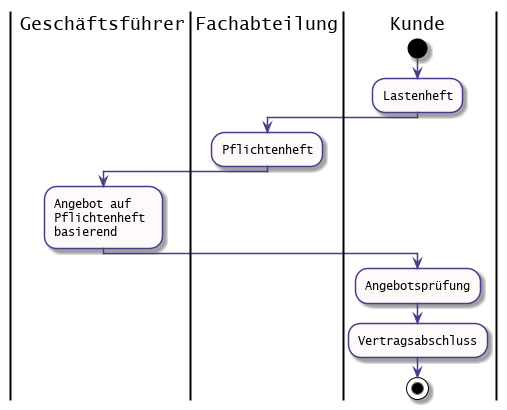

Partitionen / Swimlanes zur Unterscheidung von Verantwortungsbereichen
Die UML sieht vor, dass modelliert werden kann, welche Akteurin oder welches System für bestimmte Aktionen verantwortlich oder organisatorisch Zuständig ist. Aufgrund des Aussehens werden diese Verantwortungsbereiche, die die UML partition nennt, oft swimlanes genannt.
Signale/ Ereignisse senden und empfangen
Token können nicht nur aus einem Startknoten entspringen, sondern auch über Signale erzeugt werden, die in einer accept event action empfangen werden. Sofern dieser Signalempfängerknoten auch eingehende Kanten hat, wird der ausgehende Token erst gefeuert, wenn ein Token anliegt und ein Signal eingeht. Der Token wandert dann wie gewohnt entlang der Kanten von Knoten zu Knoten. Signale können auch gesendet werden. Beim Erreichen einer send signal action wird asynchron das Signal gesendet und die nächste Aktion bearbeitet. Es wird nicht auf Antwort oder Empfangsbestätigung gewartet.
Objektflüsse darstellen
Im obigen Beispiel sind nicht nur Signale und Aktivitäten dargestellt: Sofern nicht der Kontrollfluss symbolisiert werden soll, sondern konkrete Daten, so wird ein Objektknoten als Rechteck notiert. An den ein- und ausgehenden Kanten wird anstelle eines abstrakten Tokens dann ein Objekt transportiert. Message Header + Body sowie Response sind solche Objekte (Daten), die von einer Aktivität als Ausgabewert übergeben und von einer anderen als Eingabewert (Parameter) entgegengenommen werden.
Die Darstellung kann nicht nur in der oben gezeigten Form (als Rechteck) erfolgen, sondern es können einzelne Parameter auch an einer normalen Aktivität notiert werden - über die sogenannte Pin-Notation.
Ablaufende
Wenn das Erreichen eines Endes zwar den aktuellen Ausführungsstrang beendet - also den eingetroffenen Token konsumiert - aber in der Gesamtaktivität noch weitere Token vorhanden sein können, muss ein Ablaufende ()activity final node) modelliert werden. Im Gegensatz zu einem activity final node werden nicht alle vorhandenen Token konsumiert, sondern nur der am activity final node eintreffende Token.
Konnektoren (Sprungmarken) zur übersichtlicheren Darstellung
Um Kreuzungen zu vermeiden oder um komplexere Zusammenhänge übersichtlicher darstellen zu können, können Sprungmarken (A) verwendet werden. Abläufe können dadurch unterbrochen und in gesonderten Aktivitätsdiagrammen ausgeführt werden.
Vor- und Nachbedingungen
Aktionen können mit Vor- und Nachbedingungen versehen werden. Diese werden jeweils als Notiz mit dem jeweiligen Stereotyp notiert:
<<localPrecondition>>: Diese Bedingungen müssen vor Eintritt in die Aktion erfüllt sein<<localPostcondition>>: Diese Bedingungen müssen vor Beendigung der Aktion erfüllt sein
Darstellung von Exceptions
Neben der Parallelisierung und den Objektflüssen ist ein weiterer Unterschied zwischen UML Aktivitätsdiagramm und Programm-Ablaufplan, dass im Aktivitätsdiagramm auch Ausnahmen (Exceptions) dargestellt werden können. An Stelle eines normalen Pfeils werden für geworfene Exceptions Blitz-Pfeile genutzt. Diese verlassen ein durch eine gestrichelte Grenze angedeutetes System.
Fazit
In Teil eins über UML-Aktivitätsdiagramm ging es v.a. um die Standardnotationsmittel. In einem zweiten Teil wird der Objektfluss mit Parameter(-gruppen) und Bedingungen sowie das Exceptionhandling eine Rolle spielen.
