Entwurf von Klassen in der OOP: das UML Klassendiagramm

UML-Klassendiagramm

https://bildung.social/@oerinformatik/

https://oer-informatik.de/uml-klassendiagramm

tl/dr; (ca. 5 min Lesezeit): Grundlagen eines UML-Klassendiagramms: Instanzattribute, Instanzmethoden, Klassenattribute, Klassenmethoden. Erster Teil der Infotext-Serie zu UML-Klassendiagrammen. (Zuletzt geändert am 24.05.2023)

Infotext-Serie zu UML-Klassendiagrammen:

• Grundlagen UML-Klassendiagramm

• Sichtbarkeitsmodifikatoren

• Objektbeziehungen (Assoziation/Aggregation/Komposition)

• Klassenbeziehungen (Vererbung)

• abstrakte Klassen und Interfaces

• UML-Klassendiagramme mit PlantUML erstellen

Um komplexe Strukturen schneller erschließen zu können ist es hilfreich, sie auf wesentliche Kernaspekte zu reduzieren und grafisch darzustellen. In der Objektorientierten Programmierung (OOP) hat sich hierfür in Form des UML-Klassendiagramms ein Standard herausgearbeitet. Beim Entwurf, der Analyse, der Dokumentation und beim Testen kann in dieser Weise die statische Struktur von Softwarekomponenten in einem UML-Klassendiagramm erfasst und mit unterschiedlicher Detailtiefe dargestellt werden.

Bestandteile einer Klasse

Klassen stellen Baupläne für Objekte dar. In diesen Bauplänen wird Verhalten und Zustand in einer gemeinsamen Struktur erfasst. Mithilfe dieser Baupläne werden Objekte erstellt als sind identifizierbare konkrete Ausprägungen (Instanzen) dieser Baupläne. Sie verfügen über gespeicherten Zustände (die gleichen Attribute) sowie ein gemeinsames Verhalten (die selben Methoden). Objekte einer Klasse unterscheiden sich nur im Zustand (den Attributwerten), nicht im Verhalten.

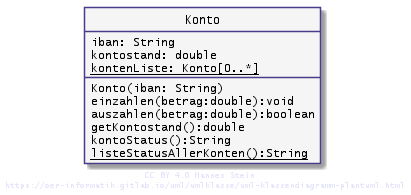

Alle Konten haben gleiche Eigenschaften (z.B. einen Kontostand, eine IBAN) und dasselbe Verhalten (man kann auf sie einzahlen und von ihnen auszahlen lassen). Ein UML-Klassendiagramm, das beispielhaft Konten modelliert, sieht wie folgt aus:

In dieser Klasse sind vier unterschiedliche Bestandteile (Member) beschrieben: Attribute, Methoden, Klassenattribute und Klassenmethoden.

(Instanz-)Attribute

Instanzattribute beschreiben die Eigenschaften (den inneren Zustand) des jeweiligen konkreten Objekts. Wenn in der OOP von Attributen die Rede ist, werden in der Regel Instanzattribute gemeint. Jedes Objekt beeinflusst nur die eigenen Eigenschaften. Die Werte der Attribute können für jedes Objekt einer Klasse variieren. Im obigen Beispiel sind iban und kontostand Attribute von Konto.

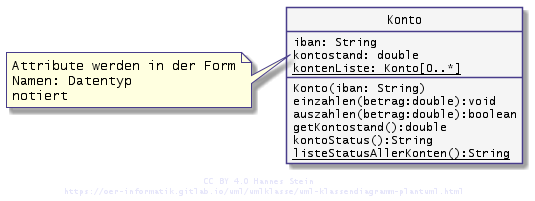

Attribute werden im UML-Klassendiagramm in der Zelle unterhalb des Klassennamens notiert. Nach dem Namen kann per Doppelpunkt getrennt der Datentyp folgen.

Im Quelltext werden Attribute folgendermaßen deklariert:

Java Python all none

class Konto{
  String iban;
  double kontostand;
  ...
}

class Konto:
    def __init__(self):
        self.iban: str
        self.kontostand: float
        ...

Operationen (Methoden)

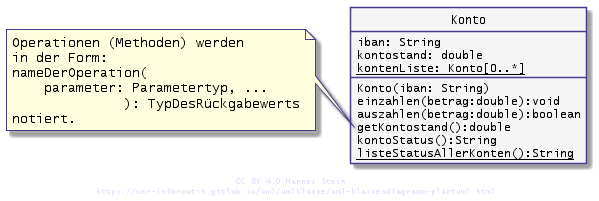

Operationen beschreiben das gemeinsame Verhalten aller Objekte einer Klasse. Sie nutzen oder verändern in der Regel die Attribute des jeweiligen Objekts.

Java Python all none

class Konto{
  //... Code von oben
  void einzahlen(double betrag) {
    kontostand = kontostand + betrag;
  }
}

class Konto:
    # ... Code von oben
    def einzahlen(self, betrag:float):
        self.kontostand += betrag

Klassenattribute (statische Attribute)

Klassenattribute haben für jedes Objekt der Klasse denselben Wert. Sie werden häufig mit dem Namen statische Attribute bezeichnet.

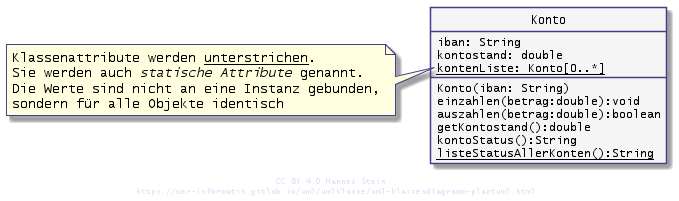

Klassenattribute werden oft für Konstanten oder Arrays (Listen) aller Objekte einer Klasse genutzt. In Java werden Sie über das Schlüsselwort static deklariert, im UML-Diagramm durch Unterstreichung gekennzeichnet.

In diesem Beispiel verfügt die Klasse Konto über eine Liste, in der alle Konten gespeichert sind. Diese Liste ist eine Klasseneigenschaft, keine Objekteigenschaft.

Java Python all none

class Konto{
  static ArrayList<Konto> kontenListe = new ArrayList<>();
  ...
}

class Konto:

    konten = []

    def __init__(self, iban: str) -> None:
        Konto.konten.append(self)

Klassenoperationen (statische Methoden):

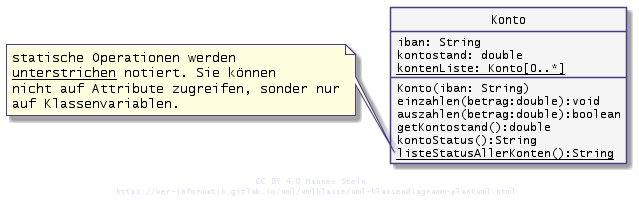

Klassenoperationen hängen nicht am Objektzustand, können also auf keine Instanzattribute zugreifen. Sie können nur auf Klassenvariablen zugreifen, benötigen aber zur Ausführung keinerlei Objektinstanz. Wie die Klassenattribute werden sie über das Schlüsselwort static deklariert und im UML-Diagramm durch Unterstreichung gekennzeichnet.

Die Klassenmethode listeStatusAllerKonten() gibt Informationen zu allen Instanzen aus, die in kontenListe gespeichert sind:

Java Python all none

class Konto{
  ...
  static String listeStatusAllerKonten(){
    String ausgabe ="";
    for (Konto einKonto: kontenListe){
        ausgabe = ausgabe + "\n" + einKonto.kontostatus();
    }
    return ausgabe;
}}

class Konto:

    @staticmethod
    def liste_status_aller_konten():
        ausgabe = ""
        for konto in Konto.konten:
            ausgabe += konto.konto_status()
        return ausgabe

Konstruktor

Eine besondere Operation ist der Konstruktor. Hierbei handelt es sich um eine Methode, die immer aufgerufen wird, sobald ein neues Objekt erstellt wird. Die Methode heißt in vielen Programmiersprachen exakt wie die Klasse und kann als Argument Werte für verpflichtende Argumente entgegennehmen.

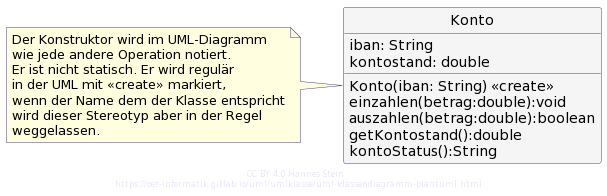

Konstruktoren werden im UML-Klassendiagramm mit dem Stereotyp <<create>> notiert. In vielen Programmiersprachen sind sie aber leicht daran zu erkennen, dass sie denselben Namen tragen, wie die Klasse selbst (Beispiel: Konto()). Daher wird die Markierung <<create>> nur dort verwendet, wo anhand des Namens nicht klar ist, dass es sich um einen Konstruktor handelt.

Wird ein Objekt instanziiert, so erkennt man direkt an den Klammern, die der Klassenbezeichnung folgen, dass hier eine Methode (nämlich der Konstruktor) aufgerufen wird:

Java Python all none

Konto kt = new Konto();

Konto hannesKonto = new Konto("DE123");

Konto(String iban){
    this.iban = iban;
    kontenListe.add(this);
}

Konto(String ktn, String blz){
    this.iban = "DE__"+blz+ktn;
    kontenListe.add(this);
}

kt = Konto()

hannes_konto = Konto("DE123")

class Konto:

    def __init__(self, iban:str):
      self.__iban = iban;

Nächste Bestandteile des UML-Klassendiagramms:

In weiteren Artikel geht es um andere Eigenschaften des UML-Klassendiagramms, als nächstes wird auf Kapselung, Sichtbarkeit und Getter und Setter eingegangen.

Links und weitere Informationen

• oer-Informatik Repositories auf GitLab

• Primärquelle: Klassendiagramme werden in Kapitel 11.4 der aktuellen Spezifikation von UML definiert: https://www.omg.org/spec/UML
