tl/dr; (ca. 15 min Lesezeit): Zentrales Element der Code-Wiederverwendung in der OOP ist die Vererbung. Am Beispiel eines Investments werden hier das OOP-Prinzip Vererbung und die Konzepte Überschreiben und Polymorphie erklärt. (Zuletzt geändert am 24.05.2023)

Dieser Text ist ein Teil der Infotext-Serie zu UML-Klassendiagrammen:

• Grundlagen UML-Klassendiagramm

• Sichtbarkeitsmodifikatoren

• Objektbeziehungen (Assoziation/Aggregation/Komposition)

• Klassenbeziehungen (Vererbung)

• abstrakte Klassen und Interfaces

• UML-Klassendiagramme mit PlantUML erstellen

In der Objektorientierten Programmierung (OOP) wird das Konzept Vererbung genutzt, um Struktur und Verhalten von Klassen mehrfach nutzen zu können. Man erhält so die Möglichkeit, spezialisierte Klasse auf Grundlage einer allgemeineren Klasse zu bilden. Die spezialisierten Klassen können Struktur und Verhalten der vererbenden Klasse übernehmen oder anpassen - die Implementierung der vererbenden Klasse ist die Basis, die von den erbenden Klassen übernommen werden kann.

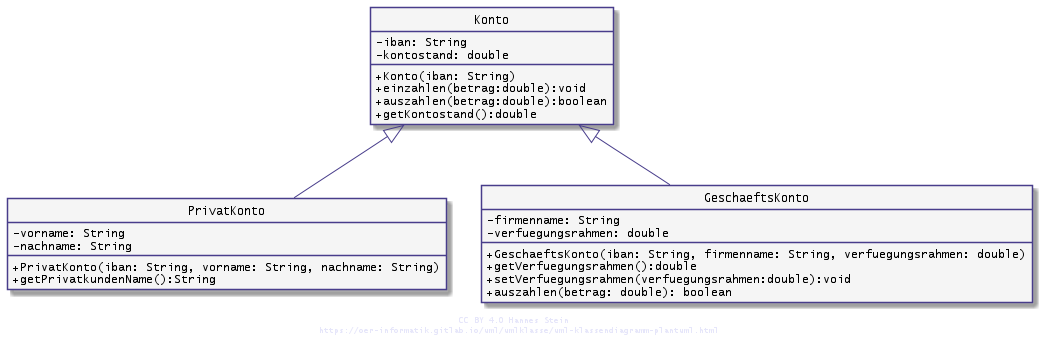

Wir betrachten eine allgemeinere Klasse Konto und erbende Klassen PrivatKonto und GeschäftsKonto. In der UML wird die Vererbung über einen Pfeil mit nicht ausgefüllter dreieckiger Pfeilspitze, die auf die allgemeinere Klasse zeigt, notiert.

Die Klasse Konto verfügt bereits über die Basisfunktionalitäten, die ein Konto benötigt: die Attribute iban und kontostand, die Methoden einzahlen() und auszahlen().

Jedoch unterscheiden sich die spezialisierten Konten von der allgemeinen Form darin, dass sie auf unterschiedliche Weise die Kontoinhaber erfassen: der Kontoinhaber eines Privatkontos hat einen Vor- und Nachnamen, während bei einem Geschäftskonto eine Firmenbezeichnung und eine Geschäftsform zur Identifizierung dient.

In der Literatur finden sich eine Vielzahl von Bezeichnungen für diese Beziehung zwischen zwei Klassen:

Das Ausgangsbeispiel als Quelltext

Die Basisklasse Konto

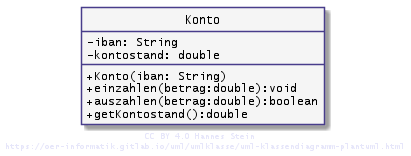

Konto verfügt über zwei Attribute, drei Methoden und einen Konstruktor:

Java Python all none

public class Konto {

    private String iban;
    private double kontostand;

    public Konto(String iban) {
        this.iban = iban;
        kontostand = 0;
    }

    public void einzahlen(double betrag) {
        kontostand = kontostand + betrag;
    }

    public boolean auszahlen(double betrag) {
        if ((kontostand - betrag) > 0) {
            kontostand = kontostand - betrag;
            return true;
        } else {
            return false;
    }   }


    public double getKontostand() {
        return kontostand;
}   }

class Konto:
    def __init__(self, iban: str) -> None:
        self.__iban: str
        self.__iban = iban
        self.__kontostand: float
        self.__kontostand = 0

    @property
    def kontostand(self) -> float:
        return self.__kontostand

    def einzahlen(self, betrag: float) -> None:
        self.__kontostand += betrag

    def auszahlen(self, betrag: float) -> bool:
        if (kontostand-betrag) >= 0:
            self.__kontostand -= betrag
            return True
        else:
            return False

Das Konzept der Erweiterung in der abgeleiteten Klasse PrivatKonto

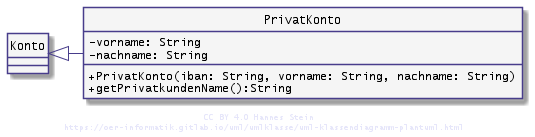

PrivatKonto verfügt über alle Methoden und Attribute von Konto, erweitert diese aber um zusätzliche Attribute und Methoden (vorname, nachname, getPrivatekundeName()). Weiterhin verfügt PrivatKonto über einen eigenen Konstruktor, der alle erforderlichen Attribute setzt:

Java Python all none

public class PrivatKonto extends Konto{
    private String vorname;
    private String nachname;

    public PrivatKonto(String iban, String vorname, String nachname){
        super(iban);
        this.vorname = vorname;
        this.nachname = nachname;
    }
     public String getPrivatkundenName(){
         return this.vorname + " " + this.nachname;
}    }

class Privatkonto(Konto):

    def __init__(self, iban, vorname: str, nachname: str) -> None:
        super().__init__(iban)
        self.__vorname: str
        self.__vorname = vorname
        self.__nachname: str
        self.__nachname = nachname

    @property
    def privatkundenname(self) ->str:
        return self.__vorname + " " + self.__nachname

Die vorhandene Basisklasse Konto wird durch eine Methode, einen Konstruktor und zwei Attribute erweitert.

Auf die Attribute iban und kontostand der Basisklasse kann die Klasse PrivatKonto nicht zugreifen, da diese die Sichtbarkeit private haben. Der Zugriff kann nur über die öffentlichen Methoden von Konto erfolgen (in Python: über die Properties).

Das Konzept Überschreiben - die abgeleitete Klasse GeschäftsKonto

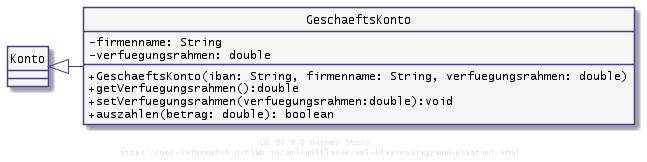

In der Klasse GeschaeftsKonto wird die Basisklasse Konto wieder um einige Attribute (firmenname, verfuegungsrahmen) und Methoden (Konstruktor, Getter und Setter) erweitert.

Zusätzlich wird jedoch auch eine Methode überschrieben: Die Methode auszahlen() wird in Geschäftskonto neu implementiert. Es soll hier zusätzlich der Verfügungsrahmen geprüft werden.

Java Python all none

public class GeschaeftsKonto extends Konto {

    private String firmenname;

    private double verfuegungsrahmen;
    public double getVerfuegungsrahmen() {return verfuegungsrahmen;}
    public void setVerfuegungsrahmen(double verfuegungsrahmen) {this.verfuegungsrahmen = verfuegungsrahmen;}

    public GeschaeftsKonto(String iban, String firmenname, double verfuegungsrahmen) {
        super(iban);
        this.firmenname = firmenname;
        this.setVerfuegungsrahmen(verfuegungsrahmen);
    }

    @Override
    public boolean auszahlen(double betrag) {
      if (betrag > verfuegungsrahmen) {
          return false;
      } else {
          return super.auszahlen(betrag);
}  }  }

class Geschaeftskonto(Konto):
    def __init__(self, iban, firmenname: str, verfuegungsrahmen: float) -> None:
        super().__init__(iban)
        self.__firmenname: str
        self.__firmenname = firmenname
        self.__verfuegungsrahmen: float
        self.__verfuegungsrahmen = verfuegungsrahmen

    @property
    def verfuegungsrahmen(self) ->float:
        return self.__verfuegungsrahmen

    @verfuegungsrahmen.setter
    def verfuegungsrahmen(self, verfuegungsrahmen):
        self.__verfuegungsrahmen = verfuegungsrahmen

    def auszahlen(self, betrag: float) -> bool:
        if (betrag) > self.__verfuegungsrahmen:
            return False
        else:
            return super().auszahlen(betrag)

Da Geschäftskonto aufgrund der Sichtbarkeitsmodifikatoren in Konto den Kontostand nicht selbst verändern kann nutzt es die Methoden von Konto, um die Auszahlung durchzuführen. Über die super-Referenz wird wieder auf die Superklasse verwiesen und mit super.auszahlung(betrag) eine Methode aufgerufen, die den Kontostand ändern darf (da sie Bestandteil von Konto ist und somit auf private Attribute von Konto zugreifen darf).

Das Konzept der partiellen Sichtbarkeit (protected)

Eine erbende Klasse von Konto kann das Attribut kontostand nicht verändern. Wenn wir für eine neue Klasse SparKonto eine Methode verzinse() schreiben wollen, so kann diese derzeit nicht direkt den Kontostand um die aufgelaufenen Zinsen erhöhen.

Es gibt viele vergleichbare Anwendungsfälle, in denen wichtig ist, dass auch die erbenden Klassen Zugriff auf geschützte Attribute und Methoden haben. Daher stellt die UML (und viele OOP-Sprachen, jedoch nicht Python) einen weiteren Sichtbarkeitsmodifikator zur Verfügung, der Zugriff innerhalb der Klasse und für alle erbenden Klassen einräumt: protected (im UML-Klassendiagramm: #).

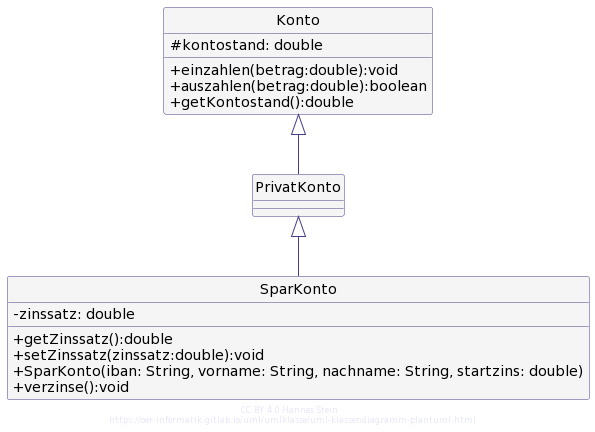

Im obigen UML-Klassendiagramm ist kontostand als protected notiert (mit #). Somit hat die über PrivatKonto erbende Klasse Sparkonto Zugriff auf das Attribut kontostand.

Java Python all none

    protected double kontostand;

public class SparKonto extends PrivatKonto{
    private double zinssatz;
    public double getZinssatz() {return zinssatz;}
    public void setZinssatz(double zinssatz) {this.zinssatz = zinssatz;}

    public SparKonto(String iban , String vorname, String nachname, double startzins ){
        super(iban, vorname, nachname);
        this.setZinssatz(startzins);
    }

    public void verzinse(){
        this.kontostand = this.kontostand * (1+zinssatz);
}  }

class Konto:
    def __init__(self, iban: str) -> None:
        self._iban: str
        self._iban = iban  # von außen über kontoobject._iban zugreifbar, defacto public
        self.__kontostand: float
        self.__kontostand = 0

class Konto:

    @property
    def kontostand(self) -> float:
        return self.__kontostand

    @kontostand.setter
    def kontostand(self, betrag):
        self.__kontostand = betrag

class Sparkonto(Privatkonto):
    def __init__(self, iban, vorname: str, nachname: str, startzins: float) -> None:
        super().__init__(iban, vorname, nachname)
        self.__zinssatz: float
        self.__zinssatz = startzins

    @property
    def zinssatz(self) ->float:
        return self.__zinssatz

    @zinssatz.setter
    def zinssatz(self, zinssatz):
        self.__zinssatz = zinssatz

    def verzinse(self):
        # Variante 2: Property
        self.kontostand = self.kontostand * (1+self.zinssatz)
        # bei Variante 1 würde es lauten:
        # self._kontostand = self._kontostand * (1+self.zinssatz)

Das Konzept der Polymorphie (Vielgestalt) in der OOP

Bei der Vererbung handelt es sich um eine “ist-ein”-Beziehung zwischen erbenden Klassen. Ein GeschaeftsKonto ist ein Konto. Ein SparKonto ist ein Konto.

Die Vielgestalt (Polymorphie) der OOP greift diese Eigenschaft auf: Wenn ein Geschäftskonto ein Konto ist, dann kann ich es auch wie ein Konto verwenden. Ein Geschäftskonto kann also in unterschiedlicher Gestalt auftreten und genutzt werden: als Konto oder als Geschäftskonto.

Wir können also Objekte verwenden, ohne genau die Klasse zu kennen, aus der sie instanziiert wurden, solange wir eine ihrer Superklasse kennen und nur deren Methoden verwenden.

Das Konzept lässt sich besser verstehen, wenn wir stark typisierte OOP-Sprachen (wie z.B. Java) betrachten, da hier zwischen dem Referenzdatentyp der Variablen und der Klasse der Instanz unterschieden wird. Dynamisch typisierte Sprachen (wie z.B. Python) kennen das Konzept eines Referenzdatentyps nicht.

In stark typisierten Sprachen können wir Instanzen einer Subklasse mit Referenzen einer Superklasse ansprechen. Am Beispiel von Java sieht das etwa so aus:

Konto konto1 = new Konto("DE123");
Konto konto2 = new PrivatKonto("DE456", "Max", "Mustermann");
Konto konto3 = new GeschaeftsKonto("DE789", "Muster GmbH", 400D);
Konto konto4 = new SparKonto("DE987", "Max", "Mustermann", 0.02D);
PrivatKonto konto5 = new SparKonto("DE654", "Max", "Mustermann", 0.01D);

Auch wenn die Referenz vom Typ der Superklasse ist: die aufgerufene Implementierung ist die der jeweiligen Unterklasse. Ein SparKonto kann nach außen auch die Gestalt eines Konto oder eines PrivatKonto annehmen - das ist die Vielgestalt, die Polymorphie.

In stark typisierten OOP-Sprachen wie Java hat das zur Folge, dass wir unterscheiden müssen, wessen Instanz ein Objekt ist und über welche Referenz es angesprochen wird.

Der Referenztyp von konto3 ist Konto. Wir glauben also, es mit einem Konto zu tun zu haben und können nur dessen Methoden aufrufen. setVerfuegungsrahmen() ist keine Methode von Konto und daher für konto3 nicht aufrufbar.

Der Referenzdatentyp legt fest, welche Member der Klasse erreichbar sind.

Der Instanztyp von konto3 ist GeschaeftsKonto. Wenn wir konto3.auszahlen() aufrufen reagiert die Implementierung auszahlen(), die in Geschaeftskonto festgelegt wurde. Dass konto3 eine Konto-Referenz ist, spielt hier keine Rolle:

Der Instanzdatentyp legt fest, welche Implementierung bei Aufruf ausgeführt wird.

Das ermöglicht uns beispielsweise, alle Instanzen von Konto und deren Subklassen zentral zu verwalten, in dem die Superklasse eine Liste aller Konten als Klassenvariable (statisch) hält und verwaltet.

Java Python all none

static ArrayList<Konto> kontenListe = new ArrayList<>();

public static String listeStatusAllerKonten(){
    String ausgabe ="Alle Konten:";
    for (Konto einKonto: kontenListe){
        ausgabe += "\n - " + einKonto.toString();
    }
    return ausgabe;
}

Alle Konten:
 - de.csbme.kontoverwaltung.Konto@5c8da962
 - de.csbme.kontoverwaltung.PrivatKonto@33e5ccce
 - de.csbme.kontoverwaltung.GeschaeftsKonto@5a42bbf4
 - de.csbme.kontoverwaltung.SparKonto@270421f5

@Override
public String toString(){
    return "Konto "+iban+ " / Kontostand "+kontostand;
}

@Override
public String toString(){
    return "Privatkonto " + getIban()
    + " von " + getPrivatkundenName() + "/ Kontostand: "+kontostand;
}

@Override
public String toString(){
    return "Geschäftskonto " + getIban() + " von " + firmenname
    + "/ Kontostand: "+kontostand + " / Verfügungsrahmen: " + verfuegungsrahmen;
}

@Override
public String toString(){
    return "Sparkonto " + getIban()
    + " von " + getPrivatkundenName()
    + " / Kontostand: "+kontostand
    + " / Zins: " + String.format("%.2f", zinssatz*100) + "%";
}

Alle Konten:
 - Konto DE123 / Kontostand 500.0
 - Privatkonto DE456 von Max Mustermann/ Kontostand: 1000.0
 - Geschäftskonto DE789 von Muster GmbH/ Kontostand: 1601.0 / Verfügungsrahmen: 400.0
 - Sparkonto DE987 von Max Mustermann/ Kontostand: 102.0 / Zins: 2,00%

class Konto:
    kontenliste = []

    def __init__(self, iban: str) -> None:
        #...
        Konto.kontenliste.append(self)

    @staticmethod
    def liste_status_aller_konten():
        ausgabe = "Alle Konten:\n"
        for konto in Konto.kontenliste:
            ausgabe += str(konto)+"\n"
        return ausgabe

Alle Konten:
<__main__.Konto object at 0x0000027E374953D0>
<__main__.Privatkonto object at 0x0000027E37495430>
<__main__.Geschaeftskonto object at 0x0000027E37495490>
<__main__.Sparkonto object at 0x0000027E374954F0>

class Konto:
    #...
    def __str__(self):
        return 'Der Kontostand von {0} ist {1}. (Objekt: {2})'.format(self.iban, self.kontostand, self.__repr__())

class Privatkonto(Konto):
    #...
    def __str__(self):
        return 'Privatkonto von '+self.__vorname + " " + self.__nachname+"\n"+super().__str__()

class Geschaeftskonto(Konto):
    #...
    def __str__(self):
        return 'Geschäftskonto von '+self.__firmenname+"\n"+super().__str__()

class Sparkonto(Privatkonto):
    #...
    def __str__(self):
        return 'Sparkonto mit einem Zins von '+str(self.__zinssatz)+"\n"+super().__str__()

Alle Konten:
Der Kontostand von DE123 ist 100. (Objekt: <__main__.Konto object at 0x0000027E374953D0>)

Privatkonto von Martin Mustermann
Der Kontostand von DE345 ist 200. (Objekt: <__main__.Privatkonto object at 0x0000027E37495430>)

Geschäftskonto von Muster GmbH
Der Kontostand von DE345 ist 200. (Objekt: <__main__.Geschaeftskonto object at 0x0000027E37495490>)

Sparkonto mit einem Zins von 0.03
Privatkonto von Martin Mustermann
Der Kontostand von DE345 ist 206.0. (Objekt: <__main__.Sparkonto object at 0x0000027E374954F0>)

Hinweis zur Nachnutzung als Open Educational Resource (OER)

Dieser Artikel und seine Texte, Bilder, Grafiken, Code und sonstiger Inhalt sind - sofern nicht anders angegeben - lizenziert unter CC BY 4.0. Nennung gemäß TULLU-Regel bitte wie folgt: “Klassenbeziehungen: Vererbung von Klassen in der UML” von oer-informatik.de (H. Stein), Lizenz: CC BY 4.0. Der Artikel wurde unter https://oer-informatik.de/uml-klassendiagramm-vererbung veröffentlicht, die Quelltexte sind in weiterverarbeitbarer Form verfügbar im Repository unter https://gitlab.com/oer-informatik/uml/umlklasse. Stand: 24.05.2023.
